PCB材料及生產工藝流程(配圖)-電子潔凈工程公司

2022-04-25
共有9319家企業看過

PCB生產工藝流程,即印制電路板生產工藝流程。幾乎每種電子設備,小到電子手表、計算器,大到計算機,通訊電子設備,軍用武器系統,只要有集成電路等電子元器件,為了它們之間的電氣互連,都要使用印制板。其中潔凈車間生產制造的品質,源于PCB電子潔凈工程公司的實力。


PCB生產流程、PCB材料選擇、PCB板厚設計、層壓結構的設計、黑棕氧化技術的應用推廣、各層圖形及鉆孔設計、外形及拼版設計、阻抗設計、PCB熱設計要求。常用的電路板加工工藝流程有如下幾種:單面板工藝流程、雙面板工藝流程、多層板工藝流程。


在較大型的電子產品研究過程中,最基本的成功因素是該產品的印制板的設計、文件編制和制造。印制板的設計和制造質量直接影響到整個產品的質量和成本,甚至導致商業競爭的成敗。

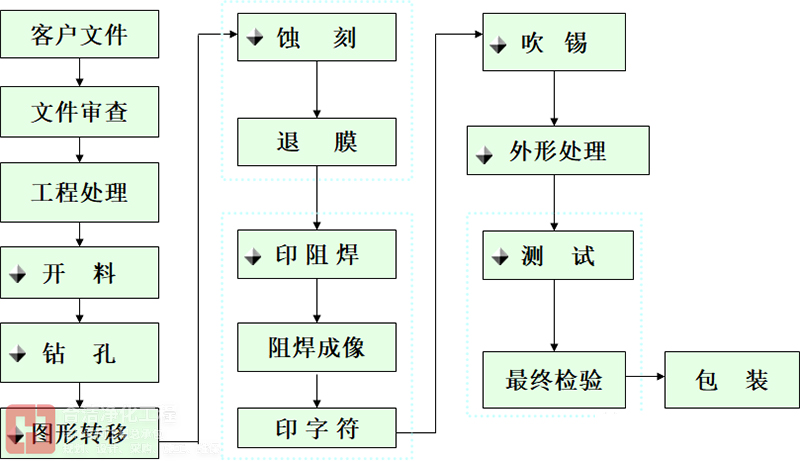

單面板工藝流程

單面板工藝流程

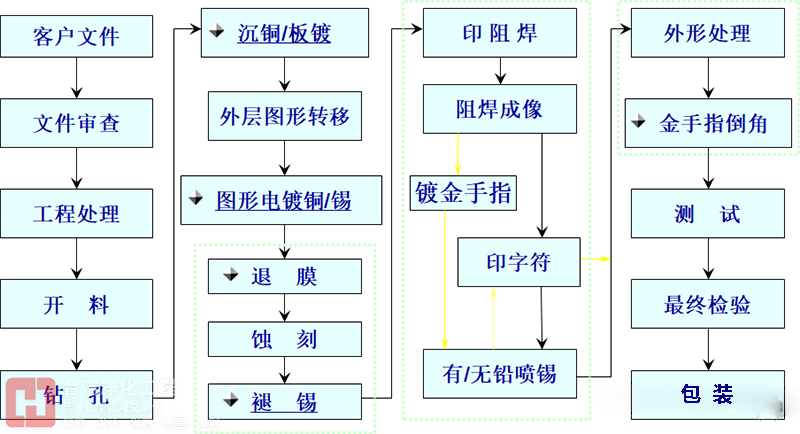

雙面板工藝流程

雙面板工藝流程

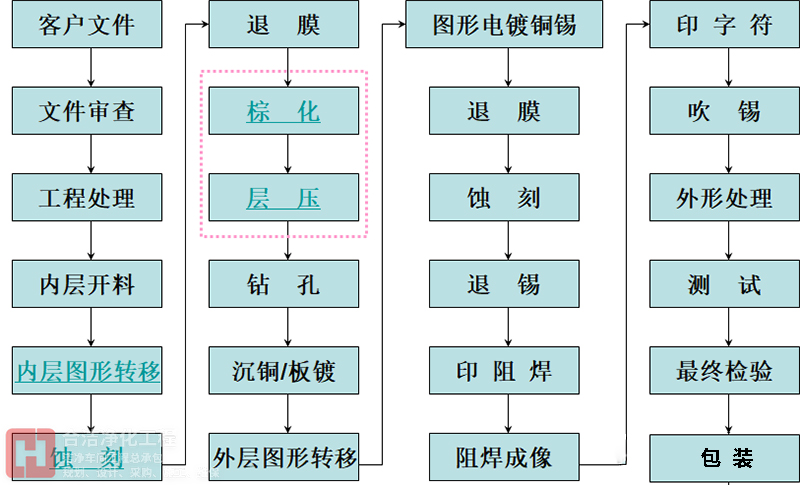

多層板工藝流程

多層板工藝流程
