半導體凈化車間作為芯片制造、封裝測試等環節的核心生產環境，其布局設計與凈化設施的配置直接決定了產品的良率和性能穩定性。隨著半導體工藝節點不斷向5nm、3nm甚至更小尺寸演進，對車間潔凈度、溫濕度控制、氣流組織等要求呈現指數級提升。合潔科技電子凈化工程公司將從空間規劃、氣流控制、材料選擇、監測系統等維度，深入剖析半導體凈化車間設計與運營的核心要素。

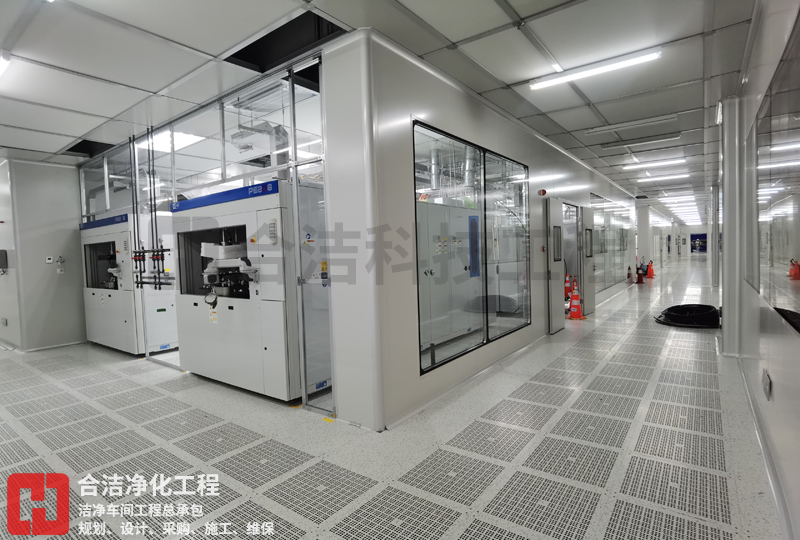

　　一、空間布局：功能分區與動線優化

　　半導體凈化車間的空間規劃需嚴格遵循“單向流”原則，避免交叉污染。典型布局采用“三區兩通道”結構：

　　1、核心潔凈區(Class 1-100級)

　　光刻區、蝕刻區等關鍵工藝區域需達到ISO 1級標準(每立方米空氣中≥0.1μm顆粒數≤10個)，采用垂直單向流(FFU+高架地板)設計。例如，某3nm晶圓廠將光刻機置于獨立微環境艙內，艙內潔凈度局部提升至Class 0.1級。

　　2、輔助支持區(Class 1000-10000級)

　　設備維護區、化學品暫存區等采用紊流送風系統，通過壓差梯度控制(相鄰區域壓差≥5Pa)防止污染物逆向擴散。某存儲芯片工廠的統計數據顯示，合理的壓差設計可降低30%的顆粒污染風險。

　　3、人員與物料通道

　　人員需經過氣閘室(Air Shower)進行15秒以上360°吹淋，去除0.3μm以上顆粒的效率需≥99.97%。物料則通過雙層傳遞窗(UV滅菌+HEPA過濾)進出，某頭部Foundry的實測表明，此類設計可將外源性污染降低至0.01ppm以下。

　　二、氣流組織：層流與湍流的精密控制

　　1、垂直單向流系統

　　采用FFU(Fan Filter Unit)集群覆蓋天花板，配合穿孔高架地板形成閉環氣流。臺積電的5nm產線數據顯示，當氣流速度穩定在0.45±0.05m/s時，可有效抑制工藝設備發熱導致的微湍流。

　　2、局部排風設計

　　針對刻蝕機、擴散爐等產熱/產塵設備，需配置定點排風罩，風速控制在0.4-0.6m/s。ASML的EUV光刻機配套排風系統要求風速波動≤±2%，以避免曝光過程中的氣流擾動。

　　3。溫濕度精準調控

　　溫度需維持在22±0.1℃，濕度45±3%RH。某邏輯芯片廠的實驗表明，溫度波動超過0.5℃會導致光刻膠形變誤差達1.2nm。

　　三、材料與設備選型：防污染與抗靜電

　　1、建筑裝飾材料

　　墻面采用電解鋼板(表面電阻≤10^6Ω)，地面選用PVC導電卷材(摩擦電壓≤100V)。三星的3nm車間采用全金屬無縫焊接結構，靜電消散時間縮短至0.1秒。

　　2、凈化設備配置

　　空氣處理機組(AHU)：三級過濾系統(G4+F8+H13)組合，終端過濾器需滿足EN1822標準。

　　AMC(氣態分子污染物)控制：化學過濾器對HF、NH3等氣體的吸附效率需>95%。

　　3、工藝設備集成

　　設備接口需滿足SEMI F47標準，振動抑制達到VC-D級(1-80Hz頻段振幅<1μm)。某IDM企業的數據表明，設備減震不良會導致晶圓表面顆粒沉積增加40%。

　　四、智能化監控系統

　　1、實時顆粒監測

　　部署激光粒子計數器(0.1-5μm分檔檢測)，數據刷新率≥1次/分鐘。英特爾18A產線引入AI預測模型，提前15分鐘預警潔凈度偏差。

　　2、壓差與溫濕度聯動控制

　　BAS系統需實現2000+監測點的動態調節，某12英寸晶圓廠的案例顯示，智能調控使能耗降低18%。

　　3、人員行為管理

　　UWB定位系統監控人員活動軌跡，配合智能工裝(防塵服表面顆粒釋放量<200個/分鐘)降低人為污染。

　　五、節能與可持續發展

　　1、熱回收技術

　　工藝排氣熱回收效率可達65%，某DRAM工廠年節電達280萬度。

　　2、變頻技術應用

　　FFU電機采用EC變頻驅動，比傳統AC電機節能30-40%。

　　當前，隨著EUV光刻、3D封裝等技術的普及，半導體凈化車間正面臨“分子級潔凈”(AMC控制<0.1ppb)和“納米級防振”(<0.5nm振幅)的雙重挑戰。未來，量子傳感技術、數字孿生系統等創新方案或將重新定義半導體潔凈室的標準范式。

　　?
